積層機

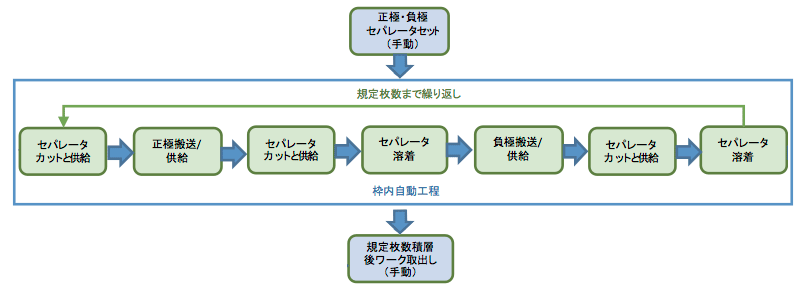

ストッカーにセットされた正極と負極とロール供給されるセパレータを任意の長さにカットしながら、交互に精度良く任意の積層数を自動で積み重ねる装置です。

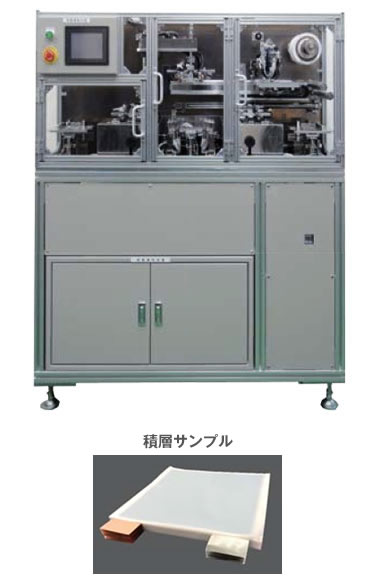

積層機 BLM-A
仕様表
| ユーティリティー | 供給電源 | AC100V 15A |
| 装置寸法 | 1200(W)×600(D)×1400(H) | |
| 圧空 | 0.4MPa以上 | |
| 装置重量 | 約200kg | |
| 電極 | ストック量 | 厚さ30mm以下 |
| 位置ずれ補正 | 積層前の電極位置ずれ補正有 | |
| セパレータ | セパレータ幅 | 90~150mm |
| 最大ロール径 | 200mm | |
| 内径 | 3インチ | |
| カット | 自動カット | |
| 供給方式 | ロール専用 | |
| 積層部 | 積層サイズ | 名刺サイズ(90mm×55mm)〜150mm角 |
| 積層厚さ | 30mm以下 | |
| 積層速度 | 20秒(正極・セパ・負極・セパ 1組) | |
| その他 | 積層後のずれ防止のためセパレーター溶着有 | |
| 操作方式 | 操作盤上タッチパネルにより操作 | |
