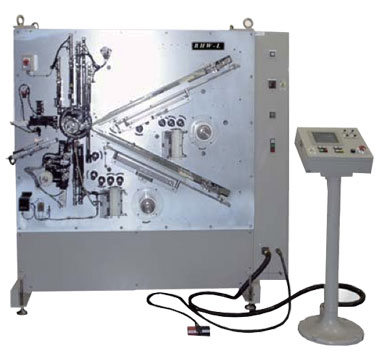

BHW-L
試作・中量産用に適した半自動巻取機です。短冊専用ですが 2 ヘッドの巻軸と巻止めテープ貼り及び取出しの自動化により 高品質な巻取が可能となり、中量産まで対応いたしております。
BHW-L
仕様表
| ユーティリティー | 供給電源 | AC100V 30A |
| 装置寸法 | 2100(W)×930(D)×1900(H) | |
| 圧空 | 0.4MPa以上 | |
| 装置重量 | 約1100kg | |
| 電極 | 電極幅 | 32.5〜60mm |
| 電極⻑ | 300〜1000mm | |
| 張力調整 | トルクモーター制御 | |
| 張力範囲 | 500〜1000g | |
| 供給方式 | 短冊専用(後端クランプ) | |
| セパレータ | セパレータ幅 | 最大70mm |
| 最大ロール径 | 200mm | |
| 内径 | 3インチ | |
| 張力調整 | ダンサーロール・ウェイト制御 | |
| 張力範囲 | 200〜1000g | |
| カット | 自動カット | |
| 供給方式 | ロール専用 | |
| 巻取り部 | 巻マンドレル | 丸型標準Φ4 (オプションで扁平への変更可) |
| 巻止テープ | 自動貼付 テープ内径3インチ 最大幅55mm | |
| 製品取出し | 自動取出し | |
| ニップロール部 | 上部ニップ | シリンダ駆動 |
| 下部ニップ | シリンダ駆動 | |
| 操作方式 | 操作盤上タッチパネルにより操作(スタンドアロン型) | |

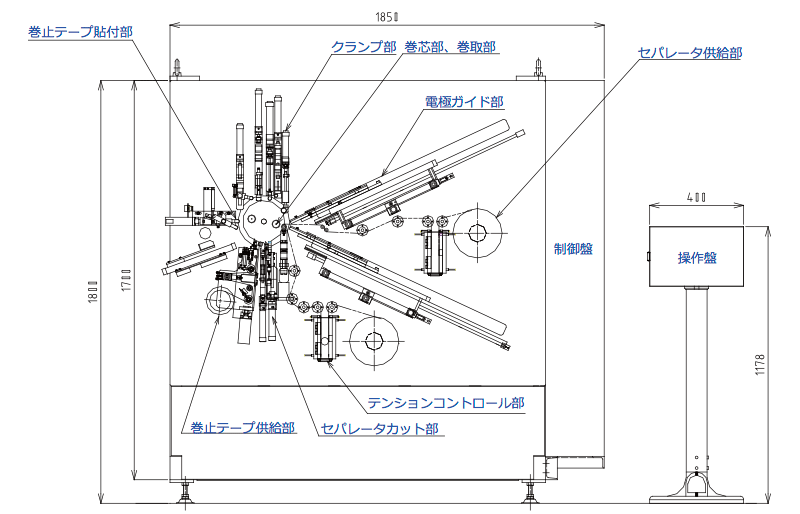

装置外形図及主要部品図面

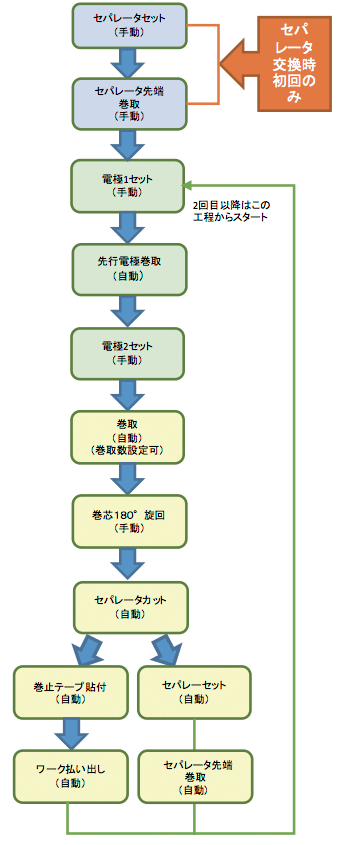

装置フロー図
